Vaunix는 무선 ATE 설계자와 RF / 마이크로파 엔지니어가 필요한 정확한 기능, 주파수 및 성능으로 무선 네트워크 필드 테스트 및 / 또는 RF 벤치 테스트를 수행 할 수 있도록 다양한 대역폭에서 60 개 이상의 저비용, 휴대용 및 프로그래밍 가능한 Lab Brick을 제공합니다.

LDA Series

휴대용 및 프로그래밍 가능 RF 및 마이크로파 디지털 스텝 어테뉴에이터

LMS and LSG Series

RF 및 마이크로파 USB 프로그래밍 가능 디지털 신호 발생기

LSW Series

USB 프로그래밍 가능 SPDT 및 SP4T 솔리드 스테이트 RF 및 MW 스위치

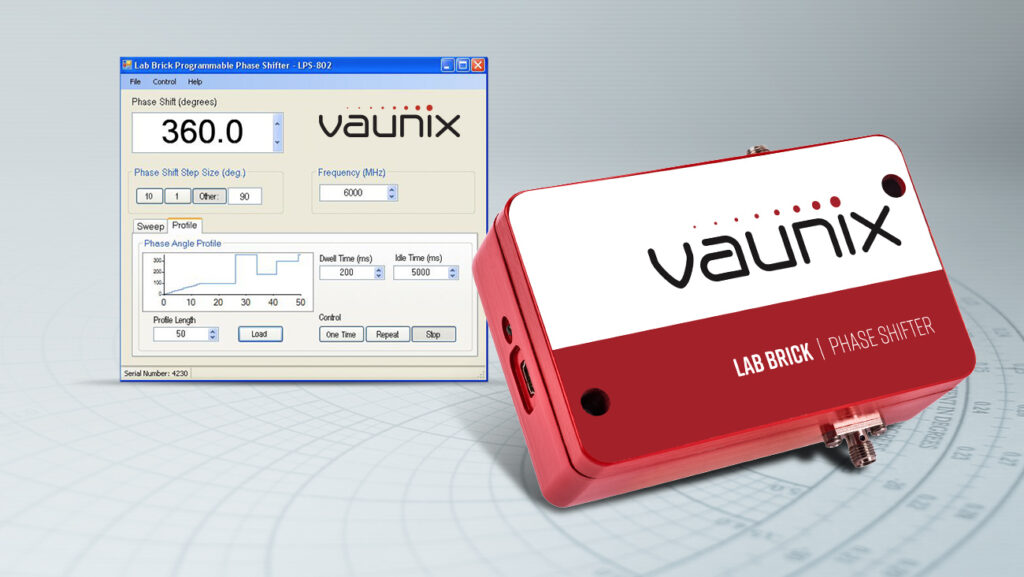

LPS Series

휴대용 및 프로그래밍 가능 RF 및 마이크로 웨이브 디지털 위상 변환기

VMA-Q64X8SE

Lab Brick® 64x8 매트릭스 어테뉴에이터

Spotlight

Vaunix는 Microwaves와 RF 매거진에서 2020 년 RF / 마이크로파 업계 리더 중 하나로 인정 받았습니다.

신제품 업데이트

8 x 8 매트릭스 감쇠기는 90dB의 신호 감쇠와 최대 6GHz의 초 미세 0.1dB 단계 크기를 제공합니다.



UHF, L-, S- 및 C- 대역 (총 범위 500MHz ~ 6GHz)을 포함하는 주파수 대역 내에서 작동하는 모델 VMA-Q8X8SE는 완전히 프로그래밍 가능한 무선 핸드 오버로 사용할 수있는 8X8 디지털 매트릭스 감쇠기입니다. 테스트 시스템. 모든 경로가 양방향으로 작동하는 풀 팬 아웃 디자인이 특징입니다.

공간 절약형 3RU 19 인치 랙 마운트 섀시 내부에서 사용자는 최대 90dB의 감쇠를 제공하는 64 개의 감쇠기를 각각 독립적으로 제어하고 0.1dB의 초소형 단계 크기를 제공합니다. 또한 Vaunix의 사용하기 쉬운 소프트웨어와 직관적 인 사용자 인터페이스를 사용하여 고정 감쇠 모드 또는 스위프 감쇠 램프를 사용하여 페이딩 프로파일을 생성하도록 채널을 쉽게 프로그래밍 할 수 있습니다.

통합 Windows PC (옵션)는 후면 패널을 통해 액세스 할 수 있으며 사용자 정의 된 네트워크 단순성과 보안을 위해 DHCP 또는 고정 IP로 구성 할 수 있습니다. 표준 SMA 암 입력 커넥터는 후면 패널에 있으며 출력 동축 커넥터는 8×8 매트릭스 시스템에 쉽게 액세스 할 수 있도록합니다. 원격 작동을위한 편리한 단일 이더넷 포트는 장치 후면과 표준 120/230 VAC 전원 포트에 있습니다.

핸드 오버 테스트 전문가, 특히 복잡한 5G, Wi-Fi 및 Satcom 안테나 모듈을 사용하는 MIMO에서 작업하는 전문가는 테스트 애플리케이션 생성의 용이성과 유연성에서 가치를 찾을 것입니다.

휴대용 및 프로그래밍 가능한 RF / 마이크로파 테스트 장치의 선두 공급 업체 인 Vaunix Technology Corporation은 최신 제품인 Vaunix 64×8 디지털 매트릭스 감쇠기 핸드 오버 테스트 시스템 인 VMA-Q64X8SE를 발표했습니다. 이 디지털 매트릭스 감쇠기 시스템은 자동화 된 핸드 오버, MIMO 성능 분석 및 제품 검증 테스트를 수행하는 연구 실험실에 이상적으로 적합합니다. 경쟁사 랙 마운트 매트릭스 감쇠기 및 핸드 오버 테스트 시스템의 크기와 비용의 일부로 사용할 수 있습니다.

VMA-Q64X8SE, Vaunix 디지털 매트릭스 감쇠기 핸드 오버 테스트 시스템은 단일 장치에서 완전한 64×8 매트릭스 감쇠기 기능을 제공하므로 사용자가 여러 8×8, 16×8 또는 32×8 매트릭스 감쇠기를 통합하는 데 어려움을 겪을 필요가 없습니다. 이 장치의 컴팩트 한 크기는 경쟁 장치에 비해 귀중한 랙 및 벤치 공간을 절약합니다. 이제 복잡한 5G, WiFi 및 Satcom 안테나 모듈의 핸드 오버 및 MIMO 테스트가 그 어느 때보 다 쉽고 빠릅니다.

주파수 범위가 500MHz ~ 6000MHz 인 64×8 디지털 매트릭스 감쇠기는 64 개의 입력 신호를 8 개의 출력으로 제어하는 ​​동시에 모든 경로에 대한 신호 전력을 관리 할 수 ​​있습니다. 512 개의 각 연결은 0.1dB의 단계 크기로 최대 90dB의 감쇠를 제공 할 수 있습니다. Vaunix의 사용하기 쉬운 인터페이스를 통해 채널을 고정 감쇠 모드 또는 스위프 감쇠 램프 및 페이딩 프로파일로 쉽게 프로그래밍 할 수 있습니다.

표준 SMA 암 또는 선택적 N 형 암 입력 및 출력 동축 커넥터는 핸드 오버 테스트 시스템의 전면 패널에 있습니다. 후면 패널은 또한 8×8 스위치 매트릭스 출력 및 입력에 대한 쉬운 액세스를 제공하여 장치의 최대 유연성과 유용성을 가능하게합니다. VMA-Q64X8SE, Vaunix 디지털 매트릭스 감쇠기 핸드 오버 테스트 시스템에는 원격 프로그래밍 및 작동을위한 이더넷 제어 포트도 장착되어 있습니다.

8×8 매트릭스 감쇠기의 각 쌍에는 3 랙 유닛 풋 프린트가 있습니다. 이 컴팩트 한 구조는 PC 및 전원 공급 장치를 포함한 전체 64×8 매트릭스 감쇠기 시스템이 15 랙 유닛 만 사용하도록 보장합니다. 이 핸드 오버 테스트 시스템은 경쟁 랙 마운트 매트릭스 감쇠기의 크기와 비용의 일부에 불과하므로 다양한 실험실 환경에서 최적의 배치가 가능합니다.

Lab Brick® 전자 테스트 제품 제품군에는 무선 핸드 오버 테스트 시스템으로 두 배가되는 랙 장착 감쇠기 및 감쇠기 매트릭스 솔루션이 포함되어 테스트 기술자와 제품 엔지니어에게 고유 한 무선 핸드 오버 테스트 문제를 해결할 수있는 고급 기능을 제공합니다. 랙 장착형 솔루션은 단일 랙 12 및 16 채널 감쇠기에서 최대 512 개의 개별 제어 감쇠기가있는 최대 64 x 8 매트릭스 솔루션까지 다양합니다. 모든 솔루션은 휴대용 제품에 사용되는 동일한 API 구조를 활용하며 포함 된 GUI (그래픽 사용자 인터페이스) 또는 기타 맞춤형 프로그래밍 솔루션에서 직접 고정 감쇠, 스위프 감쇠 램프 및 / 또는 페이딩 프로파일에 대해 쉽게 프로그래밍 할 수 있습니다.

회사소개

Vaunix는 Microwaves와 RF 매거진에서 2020 년 RF / 마이크로파 업계 리더 중 하나로 인정 받았습니다.

Vaunix는  10 년 이상 휴대용 고성능 테스트 장치에 대한 요청에 응답 한 것으로 Microwaves 및 RF 잡지 에서 인정을 받았습니다  지속적으로 진화하는 60 개 이상의 표준화 된 장치 및 맞춤형 장비 라인은 테스트 기술자와 엔지니어에게 필요한 정확한 솔루션을 제공합니다.

LAB BRICK 사용 어플리케이션:

  • Radar Systems Testing and Design
  • Engineering/Production Test Labs
  • MIMO and SIMO Field Testing
  • Wireless Fading Simulation Testing
  • Handover Testing
  • 5G Wireless Research and Development
  • 3G and 4G Wireless Simulation
  • Wi-Fi Testing
  • RF/Microwave Automated Test Equipment (ATE)
  • Portable RF/microwave LO Source
  • Phased Array Antenna Systems
  • Phase Modulation
  • Signal Cancellation
  • Beamforming
