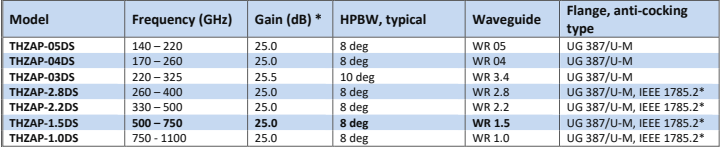

| Technical Spec | 🔸 THZAP-05DS Waveguide Diagonal Horn Antenna (140–220 GHz) THZAP-05DS는 140–220 GHz 대역을 커버하는 WR-05 Waveguide Diagonal Horn Antenna로, Near-Gaussian 빔 특성과 25 dBi 이득을 제공하여 THz 측정 및 연구용 안테나에 적합합니다. Key Specifications Parameter Specification Model THZAP-05DS Frequency Range 140 – 220 GHz Gain 25 dBi (mid-band) HPBW 8 degrees Waveguide WR-05 Flange Type UG-387/U-M Construction Solid Aluminum Beam Type Near-Gaussian 🔸 THZAP-04DS Waveguide Diagonal Horn Antenna (170–260 GHz) THZAP-04DS는 170–260 GHz 주파수 범위를 지원하는 WR-04 Diagonal Horn Antenna로, 6G 후보 대역 및 sub-THz 레이다 시스템에서 안정적인 빔 특성을 제공합니다. Key Specifications Parameter Specification Model THZAP-04DS Frequency Range 170 – 260 GHz Gain 25 dBi HPBW 8 degrees Waveguide WR-04 Flange Type UG-387/U-M Application 6G, Sub-THz Radar 🔸 THZAP-03DS Waveguide Diagonal Horn Antenna (220–325 GHz) THZAP-03DS는 220–325 GHz 6G 핵심 대역을 커버하는 Near-Gaussian WR-3.4 Waveguide Horn Antenna입니다. Key Specifications Parameter Specification Model THZAP-03DS Frequency Range 220 – 325 GHz Gain 25.5 dBi HPBW 10 degrees Waveguide WR-3.4 Flange Type UG-387/U-M Use Case 6G, THz Radar, OTA 🔸 THZAP-2.8DS Waveguide Diagonal Horn Antenna (260–400 GHz) THZAP-2.8DS는 260–400 GHz를 지원하는 WR-2.8 THz Horn Antenna로 THz 이미징과 고해상도 레이다 측정에 최적화되어 있습니다. Key Specifications Parameter Specification Model THZAP-2.8DS Frequency Range 260 – 400 GHz Gain 25 dBi HPBW 8 degrees Waveguide WR-2.8 Flange Type UG-387/U-M, IEEE 1785.2 Application THz Imaging, Radar 🔸 THZAP-2.2DS Waveguide Diagonal Horn Antenna (330–500 GHz) THZAP-2.2DS는 330–500 GHz 초광대역을 지원하는 WR-2.2 Diagonal Horn Antenna입니다. Key Specifications Parameter Specification Model THZAP-2.2DS Frequency Range 330 – 500 GHz Gain 25 dBi HPBW 8 degrees Waveguide WR-2.2 Flange Type UG-387/U-M, IEEE 1785.2 🔸 THZAP-1.5DS Waveguide Diagonal Horn Antenna (500–750 GHz) THZAP-1.5DS는 500–750 GHz 고주파 대역을 위한 THz Waveguide Diagonal Horn Antenna로 초고해상도 이미징에 적합합니다. Key Specifications Parameter Specification Model THZAP-1.5DS Frequency Range 500 – 750 GHz Gain 25 dBi HPBW 8 degrees Waveguide WR-1.5 Flange Type UG-387/U-M, IEEE 1785.2 🔸 THZAP-1.0DS Waveguide Diagonal Horn Antenna (750–1100 GHz) THZAP-1.0DS는 750–1100 GHz THz 대역을 커버하는 초고주파 WR-1.0 Waveguide Horn Antenna입니다. Key Specifications Parameter Specification Model THZAP-1.0DS Frequency Range 750 – 1100 GHz Gain 25 dBi HPBW 8 degrees Waveguide WR-1.0 Flange Type UG-387/U-M, IEEE 1785.2 Application THz Radar, THz Imaging 📡 Waveguide Diagonal Horn Antennas (220–1100 GHz) 🔍 제품 개요 (분석가 요약) 본 제품군은 220 GHz ~ 1.1 THz까지 커버하는 초광대역 Waveguide Diagonal Horn Antenna로, Near-Gaussian 빔 특성, 안정적인 25 dBi 이득, 견고한 단일 알루미늄 가공 구조를 갖춘 6G·THz 레이다·이미징·측정용 표준 혼 안테나이다. ⭐ 제품 장점 (Key Advantages) 1️⃣ Near-Gaussian Beam 특성 빔 패턴이 Gaussian Beam에 매우 근접 THz 이미징, 레이다 해상도, 빔 커플링 효율 극대화 Quasi-optical 시스템과 높은 정합성 2️⃣ Full Waveguide Bandwidth 광대역 각 WR 대역 전체 주파수 범위 활용 가능 주파수 스윕 기반 FMCW / CW / 펄스 레이다에 최적 3️⃣ 6G·THz 대역 최적화 220–1100 GHz → 6G, Sub-THz, THz 연구 핵심 주파수 차세대 초고해상도 센싱 & 통신 실험 대응 4️⃣ 제조 단순화 + 높은 반복성 Corrugated Horn 대비 가공 난이도↓ / 비용↓ 패턴 재현성 우수, 대량 테스트 환경에 적합 5️⃣ 견고한 Solid Aluminum 구조 단일 알루미늄 블록 가공 열 안정성 / 기계적 강성 / 장기 신뢰성 확보 📊 제품 모델별 사양 도표 Model Frequency (GHz) Gain (dBi) HPBW (Typical) Waveguide Flange Type THZAP-05DS 140 – 220 25.0 8° WR-05 UG 387/U-M THZAP-04DS 170 – 260 25.0 8° WR-04 UG 387/U-M THZAP-03DS 220 – 325 25.5 10° WR-3.4 UG 387/U-M THZAP-2.8DS 260 – 400 25.0 8° WR-2.8 UG 387/U-M / IEEE 1785.2 THZAP-2.2DS 330 – 500 25.0 8° WR-2.2 UG 387/U-M / IEEE 1785.2 THZAP-1.5DS 500 – 750 25.0 8° WR-1.5 UG 387/U-M / IEEE 1785.2 THZAP-1.0DS 750 – 1100 25.0 8° WR-1.0 UG 387/U-M / IEEE 1785.2 |
| Applications | 📶 6G / Sub-THz 통신 6G 후보 대역(220–330 GHz, 330–500 GHz) 송·수신 빔포밍, OTA 측정, 채널 모델링 🛰 THz 레이다 & 이미징 고해상도 보안 스캐너 / 비파괴 검사(NDT) 바이오·반도체·패키징 내부 이미징 🚗 Automotive / Industrial Radar 초근거리 고정밀 센싱 표면 결함, 미세 변위 측정 🔬 계측 & 연구용 VNA, Spectrum Analyzer + Frequency Extender 안테나 패턴, RCS, 빔 품질 측정 🛡 국방 · 우주 · 위성 THz 탐지, 고지향성 링크, 실험용 Payload |
