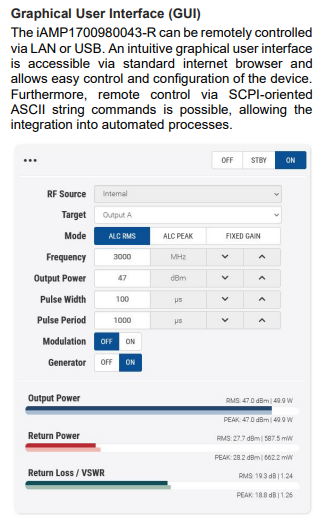

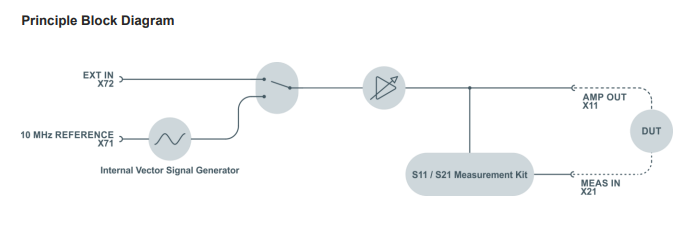

| Technical Spec | ‘고출력 RF 파워 앰프 + 신호발생기 + 회로 분석기’가 하나로 합쳐진 1.7 ~ 9.8 GHz 대역 통합 시험 장비입니다. 기존에는 신호발생기(Signal Generator)에서 신호를 만들고, 이를 파워 앰프(Power Amplifier)로 키운 뒤, 네트워크 분석기(VNA)로 반사되는 신호를 측정하는 등 여러 장비를 복잡하게 케이블로 연결해야 했습니다. iAMP1700980043-R은 이 모든 기능을 2U 크기의 랙장비 단 1대에 내장하여 시험 환경을 매우 단순화한 지능형 시스템입니다. 2. 무슨 목적으로 사용하나요? (사용 목적) 주로 초고주파(1.7 GHz ~ 9.8 GHz) 대역의 무선 부품, 안테나, 전자파 시험에서 강력하고 정밀한 RF 신호를 가해 대상 제품의 성능 및 내구성을 평가하기 위해 사용합니다. 안테나 성능 및 복사 특성 평가 (Antenna Testing):안테나에 고출력 RF 신호를 밀어 넣었을 때 안테나가 신호를 잘 방사하는지, 반사되어 돌아오는 전력은 얼마나 되는지 측정합니다. EMC/EMI 전자파 내성 시험 (EMC Immunity Testing):자동차 부품, 무선 통신 기기, 방산 장비 등에 강한 전자파 신호를 쏘아 외란(노이즈)이 발생해도 장치가 오작동 없이 잘 견디는지 검증합니다. 고주파 부하 및 전력 평가 (R&D / Medium Power Amplification):고출력 신호를 견뎌야 하는 고주파 부품(케이블, 커넥터, 필터, EUT 등)의 비선형 특성과 전력 내구성을 시험합니다. 3. 어떤 테스트 결과를 얻을 수 있나요? (얻을 수 있는 결과)장비 전면/후면 연결 및 내장 소프트웨어(Web GUI)를 통해 다음과 같은 핵심 RF 측정 데이터를 실시간 그래프와 숫자로 얻을 수 있습니다: 정방향 및 반사 전력 (Forward & Reverse Power):안테나나 시험품으로 전송된 실제 전력(W, dBm)과, 정합이 맞지 않아 앰프로 다시 튕겨 돌아온 반사 전력을 정밀하게 측정합니다. 반사 손실 및 정저파비 (Return Loss / VSWR):시험품의 임피던스 정합 상태를 보여주는 VSWR(전압 정저파비) 데이터. S-파라미터 측정 결과 (S11 & S21, -VR 옵션 적용 시):S_11 (반사 계수): 신호가 입력단에서 얼마나 반사되는지 벡터로 측정. S_21 (투과/삽입 손실): 시험품(DUT)을 통과한 신호의 감쇄량이나 이득 특성 측정. 출력 안정성 및 오차 데이터:ALC(자동 레벨 제어) 기능을 통한 시간에 따른 출력 신호의 안정성(출력 오차 +-0.3dB 이내 유지 여부). |
| Applications | Antenna Testing (안테나 특성 및 복사 패턴 시험) EMC Immunity Testing (EMC 내성 및 radiated pre-compliance 시험) Research & Development (국책 연구기관, 무선통신, 전파감시 R&D) Medium Power Wideband Amplifiers (중전력 광대역 신호 증폭) |
