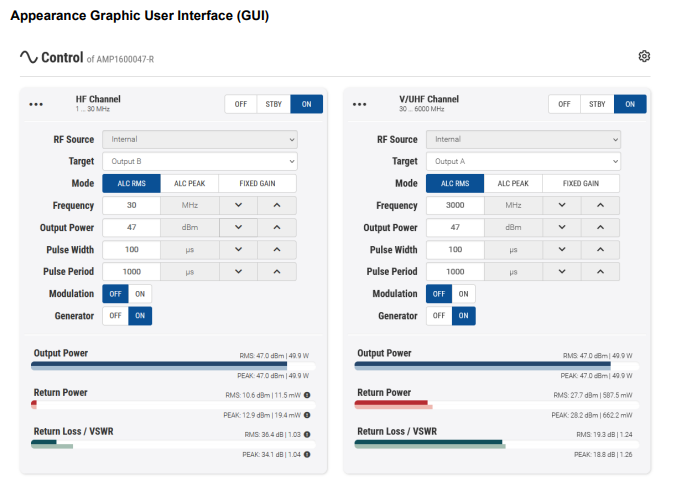

| Technical Spec | 6,000 MHz(6 GHz) 대역을 지원하는 2채널 50W 고출력 RF 파워 앰프 + 신호발생기 통합 랙 시스템’입니다. 일반 파워 앰프와 달리 CW 및 펄스(Pulse) 신호발생기가 장비 내부에 기본 탑재되어 있어, 별도의 외부 신호발생기(Signal Generator)를 연결하지 않고도 독립적으로 고출력 RF 신호를 생성하고 증폭할 수 있습니다. 2개의 RF 출력 채널을 갖추고 있어 단파 대역(HF: 1~30 MHz)과 초고주파 대역(VHF/UHF/6GHz) 신호를 동시에 처리할 수 있는 고성능 19인치 5U 랙 장비입니다. 2. 무슨 목적으로 사용하나요? (사용 목적)주로 전파 감시, 방향 탐지(Direction Finding), EMC/EMI 내성 시험, 국방 및 R&D 분야에서 고출력 RF 신호를 안정적으로 가해 시험 대상(EUT)의 반응 및 성능을 검증하기 위해 사용합니다. EMC 내성 시험 (EMC Immunity Testing):전자제품, 방산 기기, 자동차 부품 등에 1 MHz ~ 6 GHz 범위의 강력한 교란 전파를 쏘아 외란이 발생해도 장비가 오작동 없이 정상 동작하는지 평가합니다. 방향 탐지 및 전파 교란 시험 (Direction Finding & EW/Jamming):광대역 신호 송신 및 전파 방향 탐지 시스템, 신호 교란 및 재밍 장비의 송신부 신호 증폭 목적으로 사용합니다. 고주파 부품 및 안테나 전력 내구 시험 (R&D / High Power Testing):고출력(50W) 신호를 장시간 지속 가했을 때 안테나, 케이블, 필터 등의 RF 부품이 열이나 출력 변형 없이 견디는지 검증합니다. 3. 어떤 테스트 결과를 얻을 수 있나요? (얻을 수 있는 결과)장비의 웹 기반 GUI(Web Browser)나 LAN/USB 인터페이스를 통해 다음과 같은 핵심 RF 측정 및 모니터링 데이터를 얻을 수 있습니다: 실시간 정방향 / 역방향 전력 (Forward & Reverse Power):안테나나 시험품으로 출력된 정방향 전력(W, dBm)과 시험품 부하 미스매치로 인해 반사되어 들어온 역방향 전력을 정밀 측정합니다. VSWR (전압 정저파비) 및 반사 손실 (Return Loss):시험품(안테나/부품)과 앰프 간의 임피던스 정합 상태를 수치와 그래프로 실시간 산출합니다. ALC (자동 레벨 제어) 기반 출력 안정성 데이터:ALC 모드 적용 시 시간에 따른 출력이 드리프트 없이 목표 출력(해상도 0.05dB, 정확도 +- 0.5dB을 얼마나 정확하게 유지하는지 결과를 확인할 수 있습니다. 펄스 변조 및 듀티 사이클 응답 결과:내장 펄스 generator를 이용해 설정한 펄스폭 1~9999cusec 과 주기 조건에 따른 신호의 피크 전력 및 시간 응답 결과를 모니터링할 수 있습니다 |
| Applications | EMC Testing (EMC/EMI radiated immunity & Radiated pre-compliance testing) Direction Finding (방향 탐지 및 전파 감시 시스템) Research & Development (국책 연구기관 및 고급 RF R&D) |
