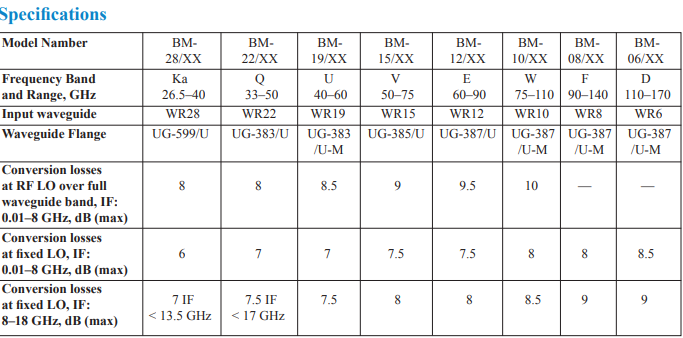

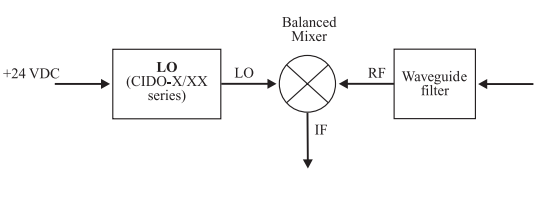

| Technical Spec | 광대역 밸런스드 믹서(Broadband Balanced Mixers) 1. 제품 심층 분석 및 장점 (Advantages) 이 제품은 **ELVA-1 자체 제작 Ga-As 쇼트키 다이오드(Schottky diodes)**를 기반으로 하여 초고주파 대역에서 탁월한 성능을 발휘합니다. • 광대역 주파수 커버리지 (Broadband Coverage): ◦ 26.5GHz(Ka-band)부터 최대 220GHz까지의 초광대역을 지원합니다. 이는 6G 통신의 핵심인 D-band(110-170GHz, WR-06)와 차량/기상 레이다의 W-band(75-110GHz, WR-10)를 완벽하게 포함합니다. • 유연한 확장성 (Scalability to Down-Converter): ◦ 기본 믹서 기능에 국부 발진기(LO), **도파관 필터(BPF/LPF)**를 결합하여 다운컨버터(Down Converter)로 쉽게 확장할 수 있습니다. ◦ 필요시 **IF 전치 증폭기(Pre-amplifier)**나 **출력 전력 증폭기(Power Amplifier, 옵션 A)**를 내장하여 신호 감도를 극대화할 수 있습니다. • 고조파 믹싱 및 저전력 구동: ◦ 기본파(Fundamental) 믹싱뿐만 아니라 **고조파(Harmonic) 믹싱(예: N=6)**을 지원하여, 상대적으로 낮은 주파수의 LO 소스로도 초고주파 RF 신호를 수신할 수 있습니다. ◦ 커스텀 디자인을 통해 1~2mW의 낮은 LO 전력으로도 구동 가능하여 시스템 전력 효율을 높여줍니다 |
| Applications | • 6G 무선 백홀 및 프론트홀 연구: 140GHz 대역 등 서브 테라헤르츠(Sub-THz) 통신 링크의 수신부(Receiver) 설계. • 밀리미터웨이브 레이다: 77GHz 차량용 레이다 및 94GHz 기상/구름 관측 레이다의 신호 변환. • 정밀 계측 및 테스트: 스펙트럼 분석기의 주파수 대역을 확장해주는 믹서/다운컨버터 모듈로 활용 |
