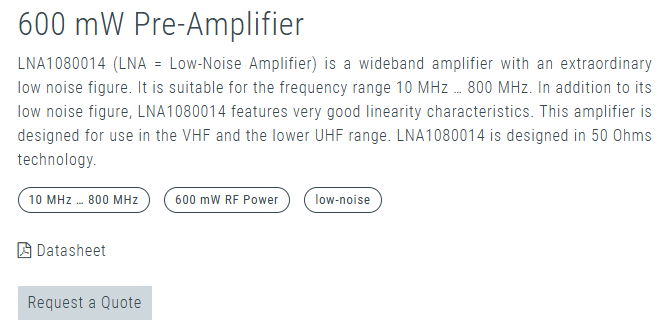

| Technical Spec | 개요 및 주요 특징 (Overview & Key Features) LNA1080014는 10 MHz부터 800 MHz까지의 VHF 및 하위 UHF 대역을 커버하는 고동적 영역(High Dynamic Range) 저소음 증폭기 모듈입니다. 매우 낮은 잡음지수(NF)와 우수한 선형성(High IP3)을 동시에 제공하여, 신호 왜곡 없이 미세한 RF 신호를 수신·증폭해야 하는 요구사항이 까다로운 시스템에 최적화되어 있습니다. 주요 특징 우수한 동적 영역 (High Dynamic Range): 수신단 프론트엔드에서 강한 방해 신호 존재 시에도 인터모듈레이션(IMD) 왜곡 없이 신호를 안정적으로 증폭합니다. 입력 하이패스 필터 내장 (Low/HF Suppression): 입력단에 하이패스 필터(HPF)가 기본 탑재되어 VLF 및 HF 대역의 불필요한 저주파 노이즈 및 결합 신호를 효과적으로 차단합니다. 견고한 내구성 및 Mismatch 안정성: 출력이 Open/Short 상태이거나 불평형 부하(Complex Load) 조건에서도 파손되지 않고 안정적으로 동작하는 마이크로웨이브 회로 설계를 적용했습니다. 넓은 DC 전원 입력범위 & 역전압 보호: +11 V ~ +28 V DC의 넓은 전압 범위를 지원하며, 역전압 입력 보호(Reverse Polarity Protection) 회로가 내장되어 설치 중 파손 위험을 방지합니다. 유연한 하우징 및 전원 커넥터 구성: 기본 수직 전원 커넥터(Straight Connector) 사양 1U 랙형 장비 등 슬림한 케이스에 장착 가능한 직각 전원 커넥터(Angled Connector) 옵션 제공 |
| Applications | VHF / UHF 수신기 및 프리앰프 (Pre-Amplifier) 무선 스펙트럼 모니터링 및 측정 시스템 (Spectrum & Radio Monitoring) EMC Pre-compliance 시험 및 연구소/시험실 T&M 장비 ISM 대역 RF 신호 처리 및 무선 통신 프론트엔드 |
