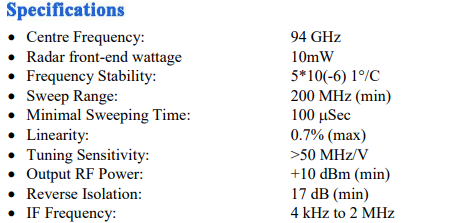

| Technical Spec | FMCW 레이더 프론트엔드 이 제품은 94GHz 초고주파 대역을 사용하는 FMCW(주파수 변조 연속파) 레이다 프론트엔드 모듈입니다. 완제품 센서라기보다는 시스템 통합(SI) 업체나 연구소가 자신만의 신호 처리 알고리즘을 적용하여 고정밀 계측 시스템을 개발하기 위한 핵심 RF 모듈입니다. 94GHz의 짧은 파장(약 3mm)을 이용해 레이저에 버금가는 해상도를 제공하면서도 광학 센서가 작동하지 못하는 먼지와 안개 속을 투과하는 것이 특징입니다 핵심 기술: 94GHz 대역의 준광학적(Quasi-optical) 정밀 계측 이 모듈은 10mW의 출력을 94GHz 중심 주파수에서 발사하며, 최소 200MHz의 주파수 스윕(Sweep)을 통해 거리를 측정합니다. 0.7% 이하의 뛰어난 선형성(Linearity)은 측정 데이터의 신뢰도를 보장합니다. 주요 장점 (Key Advantages): 1. 극한 환경 투과성 (Environmental Resilience): 레이저나 카메라가 무력화되는 짙은 먼지, 습기, 안개 환경에서도 94GHz 파장은 감쇠가 적어 정밀한 거리 측정이 가능합니다. 2. 고지향성 및 소형화: 파장이 짧기 때문에 작은 안테나로도 매우 좁은 빔 폭(High Directivity)을 구현할 수 있습니다. 이는 특정 지점만 정밀하게 타겟팅해야 하는 레벨 센싱이나 로봇 센서에 유리합니다. 3. 유연한 시스템 통합: WR-10 도파관 인터페이스를 통해 Horn, Cassegrain, Lens 등 고객이 원하는 다양한 안테나를 부착할 수 있어 용도에 따른 최적화가 가능합니다. 4. 특수 레벨 센싱: 거품(Foam)이나 증기(Vapor)가 발생하는 거대한 탱크 내부의 액체나 고체 레벨을 측정할 때, 기존 초음파나 레이저 센서의 한계를 극복하는 솔루션입니다 제품 유형 (Product Type) FMCW Radar Front-end Module | 시스템 개발용 RF 모듈 ● 중심 주파수 (Frequency) 94 GHz (W-band) | 파장 약 3mm ● 출력 파워 (Output Power) 10 mW (+10 dBm min) ● 스윕 범위 (Sweep Range) 200 MHz (min) | 정밀 거리 해상도 구현 ● 선형성 (Linearity) 0.7% (max) | 고정밀 측정 보장 ● 안테나 인터페이스 WR-10 Waveguide / UG-387/U-M Flange ● IF 주파수 (Output) 4 kHz to 2 MHz | Gain: 32 dB (typ) ● 동작 온도 -40°C ~ +70°C | 산업용 및 옥외 환경 대응 ● 주요 특징 높은 지향성, 먼지/습기 투과, 고객 맞춤형 안테나 장착 가능 |
| Applications | • 공항 지상 관제 (Ground Control): 활주로의 이물질 감지(FOD) 및 차량 이동 감시. • 산업용 레벨 센싱: 증기나 거품이 많은 화학 탱크, 사일로 내부의 자재 높이 측정. • 충돌 방지 시스템 (Collision Avoidance): 크레인, 중장비, 로봇의 정밀 거리 제어. • 로보틱스 센서: 자율 주행 로봇의 주변 환경 맵핑 및 장애물 회피 |
