엘텍 RF 는 실시간 주파수 분석기, USB 신호발생기, 벡터네트웍 분석기 (VNA), 저가격 USB 네트워크 분석기, UWB 레이다 키트 안테나 방사 패턴 측정 시스템, RF 필터 HTOL 신뢰성 시스템 등 RF 신호 계측기 및 시스템의 국내 대리점으로서 5G 무선통신에 대한 변화하는 요구 사항에 맞춘 RF/mW 계측기및 분석기를 전문 공급 합니다.

Products

PC 기반 제품

  • 벡터 네트웍 분석기 (VNA)
  • 실시간 스펙트럼 분석기 (Realtime Spectrum Analyzer)
  • 신호 발생기/디지탈 어테뉴에이터/ 페이저 쉬프트
  • 5G 44GHz 업다운 주파수 컨버터

시스템 기반 제품

  • 필터 HTOL 신뢰성 시험 시스템
  • 광대역 레이다 kit
  • 레이저 펄스 측정 시스템
  • RF 데이타 저장 시스템

USB 벡터 네트워크 분석기 (VNA)

01

MegiQ 벡터 네트워크 분석기 VNA-0440/0440e VNA-0460/0460e

  • 대학교 교육용 RF 연구실및 안테나 연구실에 최상의 제품
  • 저 가격, GUI 소프트웨어 지원에 의한 손쉬운 작동법
  • 최대 4GHz , 6GHz 주파수 범위의 가장 저렴한 벡터 네트웍 분석기

실시간 스펙트럼 분석기 (real-Time Spectrum analyzer)

01

R5550/R5750 실시간 스펙트럼 분석기 및 RF 다운 컨버터 / 튜너

  • 9kHz ~ 8GHz / 18GHz / 27GHz의 주파수 범위
  • 최대 100MHz의 실시간 대역폭 (RTBW)
  • 100kHz, 10MHz, 40MHz, 50MHz 및 160MHz (광대역 옵션) RTBW
  • 28GHz / s의 스위프 속도

02

D4000 RF 다운컨버터/ RF Downconverter

  • 타사 스펙트럼 분석기의 주파수 및 대역폭 성능 확장
  • 최대 500MHz의 아날로그 대역폭
  • 내장 로컬 오실레이터: 외부 신디사이저가 필요하지 않음
  • 5G FR2의 전체 mm-wave 주파수 범위를 포함하는 50MHz ~ 40GH

USB 신호발생기 & 어테뉴에이터

01

Vaunix LMS 시리즈

  • 광 응용 분야에서 가장 신뢰 받는 USB 타입의 저렴한 RF 20GHz 또는 18GHz ,12GHz 신호 발생기
  • GUI 소프트웨어는 기본 제공
  • 판매 현황 : 국립전파연구원,한국표준연구원(8대),한국광기술원,KIST, 삼성,LG , 중앙대(3대),경희대, 통신 부품제조사,중계기 제조사등

02

Vaunix LDA 시리즈

  • WiMAX, 3G, 4G와 같은 다중 입력 다중 출력(MIMO) 및 단일 입력 다중 출력(SIMO) 무선 통신 시스템을 위한 무선 페이딩 시뮬레이터의 빠르고 효율적인 개발을 위한 최고의 감쇠 장비
  • LTE 또한 5G 무선 시스템 및 차세대 WIFI 6 제품을 탐색 및 배포하는 무선 테스트 엔지니어의 최고의 솔리드 스테이트 선택
  • GUI 소프트웨어는 기본 제공
  • 판매 현황 : 납품 실적:KAIST2대,모다정보통신 18대,삼성전자,LG, GCT 반도체 4대 , NW 사 9대 , JK네트웍 2대 ,B&P택 4대, 한국전자통신연구소 2대(WiFi 6E용),브로드콤코리아 20대 등

5G mmWave 44GHz 업다운 컨버터

01

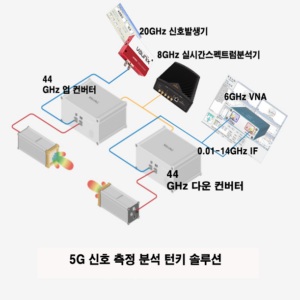

통신 사업자 및 베이스밴드 연구원을 위한 RF 업/다운 컨버터

  • 이중 편파 안테나의 CATR 테스트 시간을 절반으로 단축
  • IF 인터페이스 0.01~14GHz를 사용하여 24~44GHz(RF) 대부분의 5G NR FR2 대역을 커버하도록 설계
  • 주파수 범위(RF I/O) : 24-44GHz

RF 필터 HTOL 신뢰성 시험 시스템

01

TSQA-80PMF

  • 5G 통신 고온 작동 수명-전자 부품의 수명 예측을 위한 테스팅 시스템
  • 테스트 출력이 채널당 최대 10와트이고 대역폭이 1700MHz ~ 9800MHz인 80개의 테스트 항목(DUT)을 위한 소형 완전 자동 HTOL (고온 동작 수명) 신뢰성 테스트 시스템
  • Becker Nachrichtentechnik GmbH 에서 완전 자동 HTOL RF 테스트를 위한 업계 최고의 턴키 솔루션을 제공
  • 삼성전기 TSQA-80 PME 80채널 계약

mmWave 밴드패스 필터

01

밀리미터파 측정 기기 및 도파관 부품

  • 고역 통과(HPF 시리즈), 저역 통과(LPF 시리즈) 및 대역 통과(BPF 시리즈) 필터를 사용할 수 있어 통과 대역에서 삽입 손실을 최소화하면서 원하는 스커트 선택도와 제거 수준을 제공합니다
  • 필터는 고객의 요구 사항을 충족할 수 있는 가능성에 따라 18 ~ 400GHz를 포함하는 모든 표준 도파관 대역으로 제공됩니다.
  • 주파수 최대 400GHz

안테나 측정 및 UWB 레이다 키트

01

저렴한 UWB 레이다 측정 시스템

  • UWB 레이더 키트는 UWB 센서로 작동하며 다양한 유형의 피코 초 펄스 발생기, UWB 안테나, 샘플링 오실로스코프, 제어 및 디지털 처리 소프트웨어 및 케이블 어셈블리를 포함합니다.
  • 적용 분야 : 잔해 아래 및 벽 뒤의 살아있는 물체 감지 자유 공간 및 벽 이미징을 통한 물체 추적
  • 납품처: 연세대 2set, 순천향대, 국민대

납품처

Our Experience

엘텍알에프는 5G 및 안테나, MIMO 등의 RF 통신 연구를 위한 국방, 산업체, 국가기관 연구소, 대학 연구실 에서 사용 되는 RF 신호 계측 분석기 분야에 특화 된 회사 입니다. 엘텍 RF 는 최고의 성능 대비 가장 합리적인 가격에 책임지고 공급해 드릴것을 약속드립니다.

Our Partners

엘텍알에프는  RF, 5G 및 Wireless 분야를 선두 하는 미국, 캐나다, 독일, 네덜란드, 러시아등에 있는 파트너들과 함께합니다.

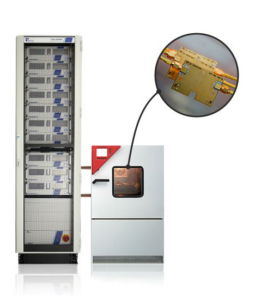

삼성전기 80채널 (HTOL)고온동작수명 필터 신뢰성시험 시스템 계약

엘텍알에프 는 독일 베커RF사의 80 채널 HTOL  필터 신뢰성 테스트 시스템을 삼성전기에 납품 공급 계약을 체결하였습니다.

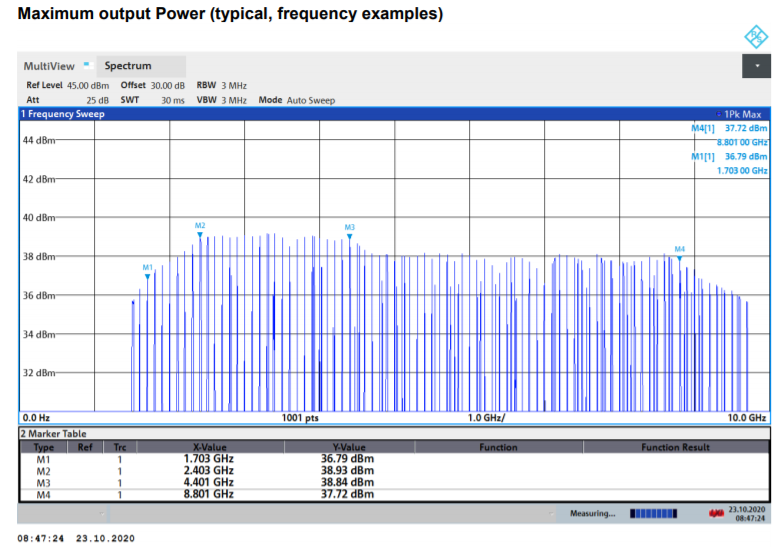

테스트 출력이 채널당 최대 10와트이고 대역폭이 1700MHz ~ 9800MHz인 80개의 테스트 항목(DUT)을 위한 소형 완전 자동 HTOL (고온 동작 수명) 신뢰성 테스트 시스템. 주파수 범위는 모든 셀룰러, C2X, Wi-Fi 6-(802.11ax) 및 5G를 포함한 기타 무선 표준을 포함합니다. 시스템은 각 출력에 대한 레벨 제어(ALC)에 의해 달성되는 높은 수준의 정확도를 가지고 있습니다. 이 시스템은 펄스 변조기(옵션)와 직관적인 작동을 위한 그래픽 사용자 인터페이스(GUI)가 있는 통합 CW 신호 발생기를 제공합니다.

테스트 개체의 전송 동작(증폭 또는 삽입 손실)의 자동 모니터링을 위해 높은 역학 및 높은 입력 전력 범위의 레벨 감지기가 있는 80개 채널을 사용할 수 있습니다. HTOL HF 테스트 시스템은 19인치, 42U 시스템 캐비닛에 있습니다. 고객의 온도 캐비닛 위치에 따라 HF 포트는 시스템의 오른쪽 또는 왼쪽에 제공될 수 있습니다. 이를 통해 테스트 항목(DUT)을 오가는 HF 케이블의 길이를 최적화하고 케이블을 통한 손실을 최소화할 수 있습니다.

높은 절연성

테스트에서 테스트 항목 간의 상호 간섭을 피하기 위해 TSQA-80PMF는 이러한 영향을 피하기 위해 채널 간에 높은 격리도를 제공합니다.

시스템 제어

HTOL 시스템에는 GUI(그래픽 사용자 인터페이스)가 있는 LAN 원격 제어 인터페이스가 있습니다. 주파수, 출력 전력, 케이블 유형 및 길이와 같은 테스트 매개변수는 원격 제어 인터페이스를 통해 설정할 수 있습니다. 소프트웨어는 케이블 감쇠를 자동으로 계산하고 이를 출력 레벨에서 고려합니다.

“자동 테스트 시퀀싱” 옵션

“자동 테스트 시퀀싱” 옵션을 사용하면 TSQA-80PMF가 HTOL 테스트를 완전히 자동으로 수행합니다. 테스트를 시작하기 전에 사용자는 테스트 시간, 워밍업 시간 및 테스트 항목의 삽입 손실에 대한 한계 값과 같은 모든 테스트 매개 변수를 정의합니다. 지정된 테스트 시간이 경과한 후 모든 테스트 항목에서 HF 전원이 꺼집니다. 테스트 동안 계속되는 HF 스트레스로 인한 DUT의 추가 손상을 방지하기 위해 오류가 감지된 후 잘못 감지된 DUT에서 HF 전원을 끌 수 있습니다. 이렇게 하면 오류의 원인을 가능한 한 최선의 방법으로 결정할 수 있습니다.
